Simulink中理想变压器模块应用

使用Simulink进行变压器仿真时，需特别注意模块参数设置，否则可能导致仿真无法正常运行，影响结果准确性。

1、 启动Simulink，从元件库中选择理想变压器，将其拖拽至工作界面。

2、 在Simulink元件库中选择示波器并拖拽至工作区画布。

3、 为检测变压器次级电压，从元件库中选取电压传感器并放置于绘图区域。

4、 在变压器原边接入电源，需将交流电压源拖放到绘图区域中。

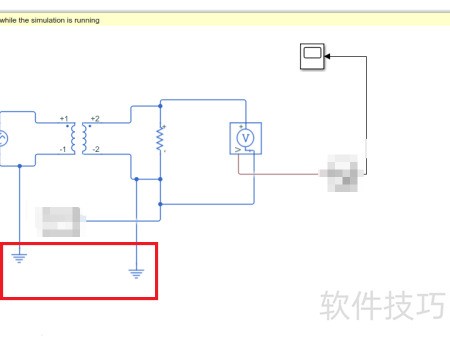

5、 按图示连接各模块，确保理想变压器的两侧均接入地电势参考模块，以保证电路正常工作。

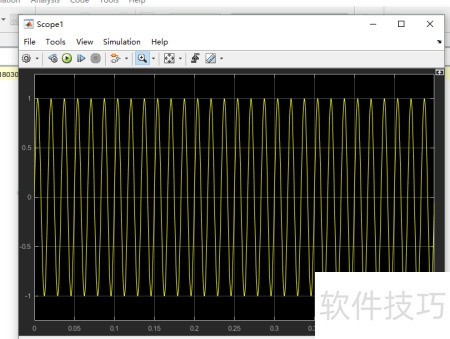

6、 点击仿真后，可观察到原边电压经理想变压器变换后的波形变化情况。
