麒麟 2026 晶体管密度提升 55% 细节公开：何庭波论文详解韬定律，NPU 功耗直降 66%

一篇发布于 ChinaXiv 的预印本论文近日对外公开，华为工程师何庭波详细披露了韬定律的底层原理，并放出麒麟 2026 芯片的实测数据。长久以来行业普遍认为 3D 堆叠会带来严重的发热难题，但麒麟 2026 的实测结果给出了完全不一样的答案。

传统摩尔定律依靠缩小晶体管几何尺寸实现性能迭代，而受外部条件限制，华为无法继续沿用 EUV 极紫外光刻向下推进制程。华为选择跳出空间缩放的固有路线，开创韬缩放定律，不再一味缩小晶体管，转而压缩信号在芯片内部传输的特征延迟，其核心落地技术正是逻辑折叠。逻辑折叠依托 3D 混合键合工艺，把原本平铺在平面的电路拆分为多层垂直堆叠的硅片裸片，依靠微米级垂直互连桥接各层电路，将芯片内部漫长的水平走线替换成距离极短的垂直跳转。麒麟 2026 实现了 1.5 微米键合节距，拥有 5000 万根垂直互连；下一代麒麟 2027 已达成 1 微米键合节距，垂直互连数量突破 1 亿根。

麒麟 2026 是首款落地逻辑折叠的移动 SoC，单代迭代之下，晶体管密度从 1.55 亿每平方毫米提升至 2.38 亿每平方毫米，增幅达到 55%，相当于过去三年依靠传统工艺微缩取得的全部成果。

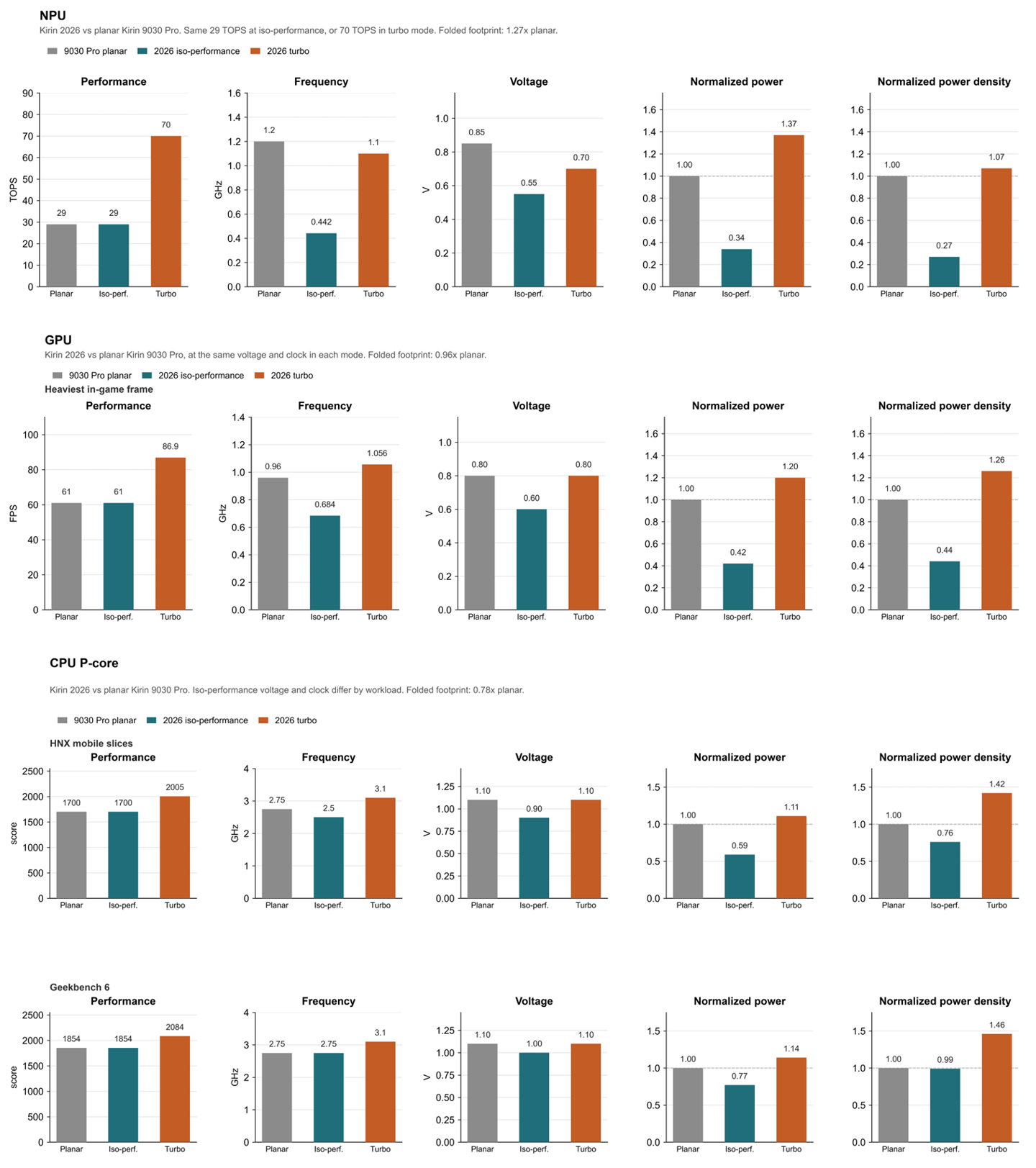

按照行业固有认知，晶体管密度大幅提升，功率密度与芯片温度必然随之飙升，但实测结果截然相反。在同等性能的测试条件下，对比前代平面架构麒麟 9030 Pro，麒麟 2026 的 NPU 功耗下降 66%，GPU 功耗下降 58%，CPU 性能大核功耗下降 41%，完成同等工作时芯片温度反而更低。论文解释了这一反常识现象的核心原因：芯片绝大部分能耗并非消耗在晶体管本身的计算上，而是消耗在金属走线的数据搬运。逻辑折叠大幅缩短信号走线长度，直接削减占据功耗大头的互连电容开销，同时走线变短后电路可进一步降低工作电压，而动态功耗与电压平方成正比，由此带来幅度更大的功耗收益。

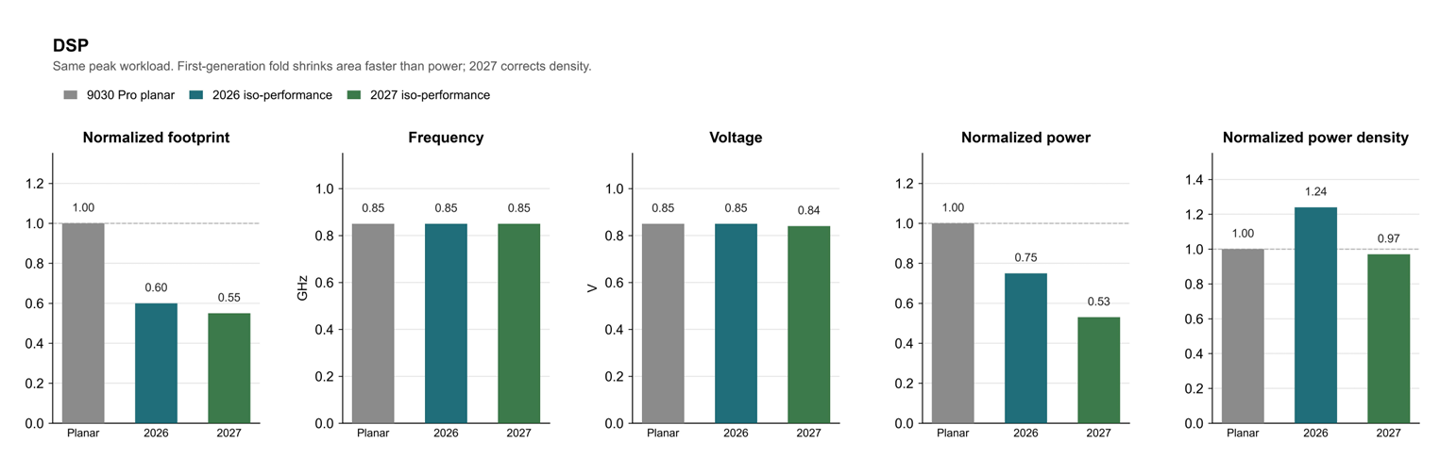

从各模块实测数据看，数据搬运越密集、并行度越高的模块，逻辑折叠收益越显著。作为 AI 算力核心的 NPU，保持 29 TOPS 算力不变，频率降低 63%，电压从 0.85V 降至 0.55V，功率密度暴跌 73%。CPU 大核因存在大量不可并行的串行计算任务，功耗收益相对有限，仅取得 41% 的功耗降低，麒麟 2026 已实现 3.1GHz 大核频率，未来数年内目标是把 CPU 核心频率推向 5GHz 以上。

逻辑折叠还给芯片带来双重工作模式：除了等性能下的省电低温，开启涡轮增压模式时，麒麟 2026 的 NPU 算力可达 70 TOPS，相比前代提升 141%，GPU 帧率提升 42%，系统可根据场景在极致省电与极限性能之间灵活切换。热设计上，华为采用选择性折叠与热感知布局，交错排布高低温逻辑模块，避免热点上下层直接叠加，让热量多层分摊并优先横向扩散，把晶体管结温控制在安全区间。从实测结果来看，功率密度并非堆叠技术的宿命，而是可以通过设计精细调控的结果。
